コイル(4)

300uHのバーアンテナを作ろうと思ってる。もうちょっとねばってできるだけ狙いに近づけてみる。

ほぼ端から端まで巻いたところ125tとなって。で、インダクタンスを測定したところ、

390uHくらいかな。

で、正確にどこを狙うか、、、普通のインダクタだと測定周波数ってのが仕様で決まっていて、その周波数での値が規定されている。今回は用途に合った周波数で合わせるか、一般的な1MHzで合わせるか、、、で、1MHzで合わせることにする。これまでの測定結果をまとめて、

まぁ狭い範囲なので線形だとすると、100tで300uHになるってことがわかる。ていうか、1tずつ剥いていって調整するのがよさそう。

で、

いやー、がんばった。結局、100tで約300uHでした。

コイル(3)

300uHのバーアンテナを作ろうと思ってる。コイルを巻いてみる。

とりあえず、aitendoからきたフェライトバーになんとなく38t巻いてみる。空芯で円形の巻線インダクタを作る場合はこういうところ(https://keisan.casio.jp/exec/user/1488083605)でざっくり計算できるけど、素材の比透磁率もわからんし、断面も長円だし、えいやっ※でやるしかない。(※昭和なワードらしい)

フェライトとエナメル線がこすれてエナメルにキズが付かないようポリイミドテープを巻いてからコイルを巻いてます。

まぁこんな感じ。で、エクセル、、、じゃないLibreOfficeCalcで計算すると、

まぁ、だいたい82uH、、、ぜんぜんたらんかったorz。むしろ大きめに出てくれて剥いていく方がラクだったのに(￣д￣ )ﾁｯ、、、自分の無能を呪いながらやり直す。

で、92t巻いてみた。

ちなみに、巻くときは今何tかなーとか考えない。コアのざっくりここからここまで巻こうって巻いて、巻き終わった後に写真にして印刷して鉛筆でしるしをつけながらカウントすることにしている。

で、測定した結果、270uH、、、

ぎゃーまだ足りんのかー

まぁもうこんくらいでいいや

コイル(2)



300uHのバーアンテナを作ろうと思ってる。まずはインダクタンスの測定方法を検討。

最近フェライトバーって入手しにくくって、通販で購入できるのはaitendoくらいしかない。でこちらを発注。以前品物間違った前科もあるしドキドキする。今回、発送の連絡もなく突然ブツが届いた。そして、、、おそらくこっちが届いた。前回間違ったときには連絡すると必要以上に丁寧な対応でびっくりしたってこともあり、もう今回の差は大したことではないので、放置することにする。(大須とかでフェライトバー売ってるとこないんかな、、、大須まで行く交通費を考えると通販のほうが安いんだけど、例えばリード線とか専門家のいる店じゃないと買えないし、フェライトもそういう位置づけかも)

で、まずはインダクタンスをどう測定するか。以前FGとオシロで測定した(https://sunday-engineer.jimdofree.com/2022/10/09/%E3%82%B3%E3%82%A4%E3%83%AB-1/)んだけど、結構手間がかかる。そういえばうちにはNanoVNA(https://sunday-engineer.jimdofree.com/2020/11/22/nanovna-h4/)とかいうネットアナあるじゃんね。これで測定してみる。測定原理はこちら(https://engineer-climb.com/impedance-measurement/)。今回はインダクタなので「シリーズスルー法」にする。

ところで、NanoVNAをPCで制御するWindowsソフトで、NanoVNASaverってやつがある。以前はバイナリでダウンロードできてたんだけど、バイナリがなくなった。モノはPythonっぽいので、環境を整えてPythonから実行すればいいんやろ、、、が面倒なので、今回は以前ダウンロードしてあったバイナリを使う(歳とるといろんなことが面倒に感じる。または、あの病の後遺症かもしれない。)。

で、自分で作成したバーアンテナを測定する前に、値のわかっている(330uH)インダクタを測定してみる。

まぁこんな感じで。そすっと、

こんな感じで測定できる。で、これをs2pで保存してLibreOffice Calcで開くと

こんな感じで、S11とS21が保存されているわけだ。NanoVNAはハード的にPort2にソースがないのでまぁ、こうなっちゃうわけで、これをこのままシミュレーションとかには使えないわけだが、波形を保存できるってこと、それ自体が良い事だと思う。

では、数字をいじくっていく。

\[ Z_{DUT}=100\times \frac{\left(1-S_{21}\right)}{S_{21}} \tag{1} \]

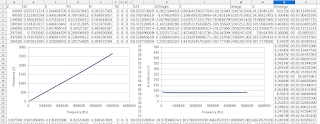

まぁ単にこれを計算するだけ。で、こうなる。

まぁ、ざっくり1MHzくらいで300uHくらい。まぁまぁ測定できているって感じがする。

世の中は連休だー。この連休に色々取り返さんといかん。と思いつつも、以前にも増してなかなかやる気が起こらない。後遺症かなー。まったくどこでもらっちまったのかわからんかかりかただったのは、免疫低めの生活をしていたからよなー。
